Part#(s):
- 180450-1 = BOARD ASSY,PC,YRC1000,COMPACT/DIRECT-MOUNT IO/RELAY BREAKOUT BOARD ASSEMBLY
- 180449-2 =BOARD ASSY,PC,YRC1000,COMPACT/DIRECT-MOUNT IO/RELAY BREAKOUT WITH ROBOT OPTION INTERFACE CONNECTIONS
- 180449-3 =BOARD ASSY,PC,YRC1000,COMPACT/DIRECT-MOUNT IO/RELAY BREAKOUT BOARD ASSEMBLY,PNP IO
- 183362-1 = ACCESSORY KIT,DIRECT CONNECT IO BREAKOUT CARD KIT,TWO RELAY BREAKOUT CARDS AND CARRIER,YRC1000
- 183362-2 = ACCESSORY KIT,DIRECT CONNECT IO BREAKOUT CARD,ARC WELDING,DEDICATED IO +8 INPUT/OUTPUT,ONE CARD AND CARRIER,YRC1000
- 183362-3 = ACCESSORY KIT,DIRECT CONNECT IO BREAKOUT CARD KIT,TWO RELAY BREAKOUT CARDS AND CARRIER,YRC1000,MID/LARGE RBT
- 183362-4 = ACCESSORY KIT,DIRECT CONNECT IO BREAKOUT CARD KIT,TWO RELAY BREAKOUT CARDS AND CARRIER,YRC1000,PNP IO
- 183362-5 = ACCESSORY KIT,DIRECT CONNECT IO BREAKOUT CARD KIT,TWO RELAY BREAKOUT CARDS AND CARRIER,YRC1000,PNP IO,MID/LARGE RBT
Image(s):
Overview:

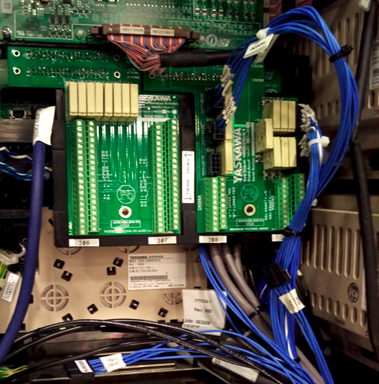

To miniaturize input/output connections, new boards plug directly into the main IO board and allow connection of signals without need for ribbon cables and breakout board. These compact cards reside in a plastic support structure and provide LED indicators for all accessory outputs and user relay outputs.
- Standard User IO: The new tophat assemblies provide 8 inputs and 8 outputs for user applications without consuming any IO for the SimpleConnect options. The Standard User IO consists of 8 NPN transistor outputs and 8 NPN transistor inputs
- Optional User IO: An optional IO card can be added to achieve another 16 IO points in addition to the standard IO. All 16 outputs are relays and the inputs are NPN. That’s 24 Inputs and 24 Outputs!
- More Relay Outputs: When purchased with the Optional User IO, the YRC1000 now has more (8 more) relay outputs than were previously available.

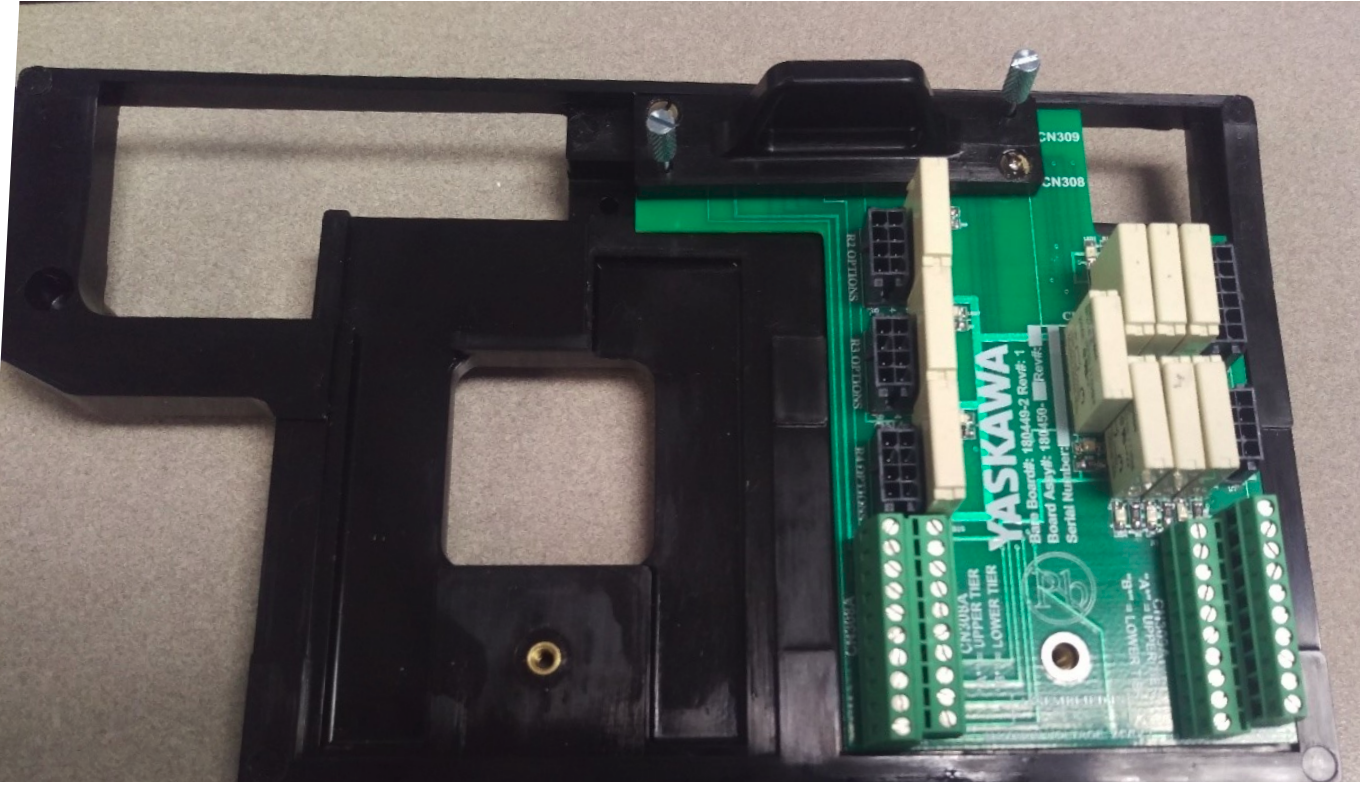

The custom formed carrier supports and houses the circuit boards while ensuring the most compact mounting possible. While boards are designed to withstand average everyday use, care still needs to be taken to ensure proper fit-up and connections are made. Do not force or apply excessive amounts of pressure when attempting to mate the boards. The thumbscrews are intended maintain the connection between boards and do not need to be overly tightened.
183362-1 & 183362-3 Direct Connect Dedicated Inputs
| External Input# | Simple Connect Function | Direct Connect “180449- 1” Terminal’s | Direct Connect “180449- 2” Terminal’s | Input Type |
| 20010 | External Start | CN308-B1 | CN308A-B1 | NPN Transistor |
| 20011 | External Hold | CN308-A1 | CN308A-A1 | NPN Transistor |
| 20012 | Call Master Job | CN308-B2 | CN308A-B2 | NPN Transistor |
| 20013 | Alarm\Error Reset | CN308-A2 | CN308A-A2 | NPN Transistor |
| 20014 | External Servo On | CN308-B3 | CN308A-B3 | NPN Transistor |
| 20015 | Air Pressure Sensor#1 | CN308-A3 | CN308A-B8 & CN5-8 | NPN Transistor |
| 20016 | Water Flow Sensor#1 | CN308-B4 | CN308A-A5 & CN1-2 | NPN Transistor |
| 20017 | Water Flow Sensor#2 | CN308-A4 | CN308A-A6 & CN2-2 | NPN Transistor |
| 20020 | Gas Flow Sensor#1 | CN308-B5 | CN1-3 | NPN Transistor |
| 20021 | Gas Flow Sensor#2 | CN308-A5 | CN2-3 | NPN Transistor |
| 20022 | Gas Flow Sensor#3 | CN308-B6 | CN3-3 | NPN Transistor |
| 20023 | Gas Flow Sensor#4 | CN308-A6 | CN4-3 | NPN Transistor |
| 20024 | Wire Shortage#1 | CN309-B1 | CN1-5 | NPN Transistor |
| 20025 | Wire Shortage#2 | CN309-A1 | CN2-5 | NPN Transistor |
| 20026 | Wire Shortage#3 | CN309-B2 | CN3-5 | NPN Transistor |
| 20027 | Wire Shortage#4 | CN309-A2 | CN4-5 | NPN Transistor |
183362-1 & 183362-3 Direct Connect Dedicated Outputs
| External Output# | Simple Connect Function | Direct Connect “180449-1” Terminal’s | Direct Connect “180449-2” Terminal’s | Output Type |
| 30010 | Wire Brake#1 | CN308-B8+A8 | CN5-2a) | Dry Relay Contact |
| 30011 | Wire Brake#2 | CN308-B9+A9 | CN5-3a) | Dry Relay Contact |
| 30012 | Wire Brake#3 | CN308-B10+A10 | CN5-4a) | Dry Relay Contact |
| 30013 | Wire Brake#4 | CN308-B11+A11 | CN5-1a) | Dry Relay Contact |
| 30014 | Camera Door#1 | CN308-B12+A12 | CN1-1a) | Dry Relay Contact |
| 30015 | Camera Door#2 | CN308-B13+A13 | CN2-1a) | Dry Relay Contact |
| 30016 | Camera Door#3 | CN308-B14+A14 | CN3-1a) | Dry Relay Contact |
| 30017 | Camera Door#4 | CN308-B15+A15 | CN4-1a) | Dry Relay Contact |
| 30020 | Running | CN308-B16 | CN308A-A3 | NPN Transistor Output |
| 30021 | Servo On | CN308-A16 | CN308A-A4 | NPN Transistor Output |
| 30022 | Alarm/Error | CN308-B17 | CN308A-B4 | NPN Transistor Output |
| 30023 | Play Mode | CN308-A17 | CN308A-B5 | NPN Transistor Output |
| 30024 | R1 Search/Detect | CN309-B8 | CN1-6 | NPN Transistor Output |
| 30025 | R2 Search/Detect | CN309-A8 | CN2-6 | NPN Transistor Output |
| 30026 | R3 Search/Detect | CN309-B9 | CN3-6 | NPN Transistor Output |
| 30027 | R4 Search/Detect | CN309-A9 | CN4-6 | NPN Transistor Output |
a) Indicates that the other side of the dry contact relay contact is connected to a shared 0VDC common
183362-2 Direct Connect General Purpose Inputs
| External Input#: | Simple Connect Function | Direct Connect “180449-1” Terminal’s: | Direct Connect “18449-2” Terminal’s: | Input Type: |
| 20030 | IN 001 | CN309-B3 |
CN309A-B1 | NPN Transistor Input |
| 20031 | IN 002 | CN309-A3 |
CN309A-A1 | NPN Transistor Input |
| 20032 | IN 003 | CN309-B4 |
CN309A-B2 | NPN Transistor Input |
| 20033 | IN 004 | CN309-A4 |
CN309A-A2 | NPN Transistor Input |
| 20034 | IN 005 | CN309-B5 |
CN309A-B3 | NPN Transistor Input |
| 20035 | IN 006 | CN309-A5 | CN309A-A3 | NPN Transistor Input |
| 20036 | IN 007 | CN309-B6 | CN309A-B4 | NPN Transistor Input |
| 20037 | IN 008 | CN309-A6 |
CN309A-A4 | NPN Transistor Input |
| 20040 | IN 009 | CN306-B1 | CN306-B1 | NPN Transistor Input |
| 20041 | IN 010 | CN306-A1 | CN306-A1 | NPN Transistor Input |
| 20042 | IN 011 | CN306-B2 | CN306-B2 | NPN Transistor Input |
| 20043 | IN 012 | CN306-A2 | CN306-A2 | NPN Transistor Input |
| 20044 | IN 013 | CN306-B3 | CN306-B3 | NPN Transistor Input |
| 20045 | IN 014 | CN306-A3 | CN306-A3 | NPN Transistor Input |
| 20046 | IN 015 | CN306-B4 | CN306-B4 | NPN Transistor Input |
| 20047 | IN 016 | CN306-A4 | CN306-A4 | NPN Transistor Input |
183362-2 Direct Connect General Purpose Outputs
| External Output#: | Simple Connect” Function | Direct Connect “A” Terminal#: | Direct Connect “B” Terminal#: | Output Type: |
| 30030 | OUT 001 | CN309-B10 | CN309A-B5 | NPN Transistor Output |
| 30031 | OUT 002 | CN309-A10 |
CN309A-A5 | NPN Transistor Output |
| 30032 | OUT 003 | CN309-B11 | CN309A-B6 | NPN Transistor Output |
| 30033 | OUT 004 | CN309-A11 |
CN309A-A6 | NPN Transistor Output |
| 30034 | OUT 005 | CN309-B12 |
CN309A-B7 | NPN Transistor Output |
| 30035 | OUT 006 | CN309-A12 | CN309A-A7 | NPN Transistor Output |
| 30036 | OUT 007 | CN309-B13 |
CN309A-B8 | NPN Transistor Output |
| 30037 | OUT 008 | CN309-A13 |
CN309A-A8 | NPN Transistor Output |
| 30040 | OUT 009 | CN306-B8+A8 | CN306-B8+A8 | NPN Transistor Output |
| 30041 | OUT 010 | CN306-B9+A9 | CN306-B9+A9 | NPN Transistor Output |
| 30042 | OUT 011 | CN306-B10+A10 | CN306-B10+A10 | Dry Relay Contact |
| 30043 | OUT 012 | CN306-B11+A11 | CN306-B11+A11 | Dry Relay Contact |
| 30044 | OUT 013 | CN306-B12+A12 | CN306-B12+A12 | Dry Relay Contact |
| 30045 | OUT 014 | CN306-B13+A13 | CN306-B13+A13 | Dry Relay Contact |
| 30046 | OUT 015 | CN306-B14+A14 | CN306-B14+A14 | Dry Relay Contact |
| 30047 | OUT 016 | CN306-B15+A15 | CN306-B15+A15 | Dry Relay Contact |
183362-4 & 183362-5 Direct Connect Dedicated Inputs
| External Input# | Simple Connect Function | Direct Connect “180449- 1” Terminal’s | Direct Connect “180449- 2” Terminal’s | Input Type |
| 20010 | External Start | CN308-B1 | CN308A-B1 | PNP Transistor |
| 20011 | External Hold | CN308-A1 | CN308A-A1 | PNP Transistor |
| 20012 | Call Master Job | CN308-B2 | CN308A-B2 | PNP Transistor |
| 20013 | Alarm\Error Reset | CN308-A2 | CN308A-A2 | PNP Transistor |
| 20014 | External Servo On | CN308-B3 | CN308A-B3 | PNP Transistor |
| 20015 | Air Pressure Sensor#1 | CN308-A3 | CN308A-B8 & CN5-8 | PNP Transistor |
| 20016 | Water Flow Sensor#1 | CN308-B4 | CN308A-A5 & CN1-2 | PNP Transistor |
| 20017 | Water Flow Sensor#2 | CN308-A4 | CN308A-A6 & CN2-2 | PNP Transistor |
| 20020 | Gas Flow Sensor#1 | CN308-B5 | CN1-3 | PNP Transistor |
| 20021 | Gas Flow Sensor#2 | CN308-A5 | CN2-3 | PNP Transistor |
| 20022 | Gas Flow Sensor#3 | CN308-B6 | CN3-3 | PNP Transistor |
| 20023 | Gas Flow Sensor#4 | CN308-A6 | CN4-3 | PNP Transistor |
| 20024 | Wire Shortage#1 | CN309-B1 | CN1-5 | PNP Transistor |
| 20025 | Wire Shortage#2 | CN309-A1 | CN2-5 | PNP Transistor |
| 20026 | Wire Shortage#3 | CN309-B2 | CN3-5 | PNP Transistor |
| 20027 | Wire Shortage#4 | CN309-A2 | CN4-5 | PNP Transistor |
183362-4 & 183362-5 Direct Connect Dedicated Outputs
| External Output# | Simple Connect Function | Direct Connect “180449-1” Terminal’s | Direct Connect “180449-2” Terminal’s | Output Type |
| 30010 | Wire Brake#1 | CN308-B8+A8 | CN5-2a) | Dry Relay Contact |
| 30011 | Wire Brake#2 | CN308-B9+A9 | CN5-3a) | Dry Relay Contact |
| 30012 | Wire Brake#3 | CN308-B10+A10 | CN5-4a) | Dry Relay Contact |
| 30013 | Wire Brake#4 | CN308-B11+A11 | CN5-1a) | Dry Relay Contact |
| 30014 | Camera Door#1 | CN308-B12+A12 | CN1-1a) | Dry Relay Contact |
| 30015 | Camera Door#2 | CN308-B13+A13 | CN2-1a) | Dry Relay Contact |
| 30016 | Camera Door#3 | CN308-B14+A14 | CN3-1a) | Dry Relay Contact |
| 30017 | Camera Door#4 | CN308-B15+A15 | CN4-1a) | Dry Relay Contact |
| 30020 | Running | CN308-B16 | CN308A-A3 | PNP Transistor Output |
| 30021 | Servo On | CN308-A16 | CN308A-A4 | PNP Transistor Output |
| 30022 | Alarm/Error | CN308-B17 | CN308A-B4 | PNP Transistor Output |
| 30023 | Play Mode | CN308-A17 | CN308A-B5 | PNP Transistor Output |
| 30024 | R1 Search/Detect | CN309-B8 | CN1-6 | PNP Transistor Output |
| 30025 | R2 Search/Detect | CN309-A8 | CN2-6 | PNP Transistor Output |
| 30026 | R3 Search/Detect | CN309-B9 | CN3-6 | PNP Transistor Output |
| 30027 | R4 Search/Detect | CN309-A9 | CN4-6 | PNP Transistor Outpu |
a) Indicates that the other side of the dry contact relay contact is connected to a shared 0VDC common
